1.4.1.4    Das Motherboard / Mainboard / Hauptplatine

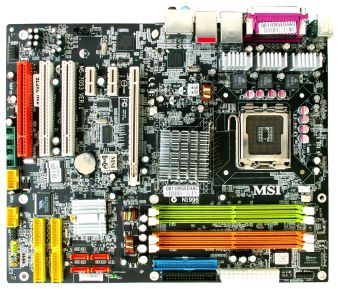

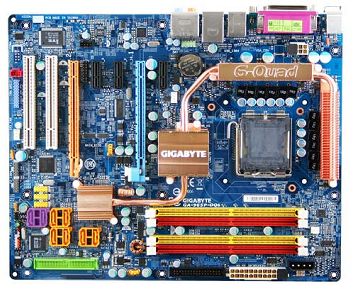

Das Motherboard ist sozusagen der Grundbaustein, der zu einem Computer gehört. Es ist die Platine, auf der alle Komponenten eines Computers angeschlossen sind. Die entscheidenden Bauteile eines Computers befinden sich direkt auf dieser Platine. Für diese Grundplatine haben sich mehrere Bezeichnungen durchgesetzt. In dem folgenden Text wird immer vom Motherboard gesprochen, obwohl es auch Mainboard oder zu Deutsch Hauptplatine genannt wird.

Das Motherboard bestimmt über System-Leistung, Erweiterbarkeit und Zukunftsicherheit des gesamten Systems.

Die meisten Motherboards sind auf einen Prozessor zugeschnitten. Die Verwendbarkeit eines Prozessors hängt deshalb vom Motherboard bzw. vom Prozessorsockel/-steckplatz und dem Chipsatz auf dem Motherboard ab.

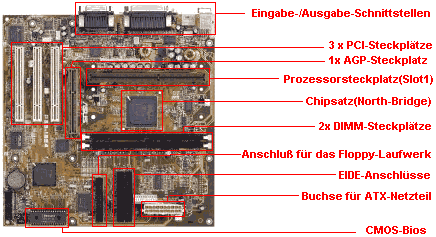

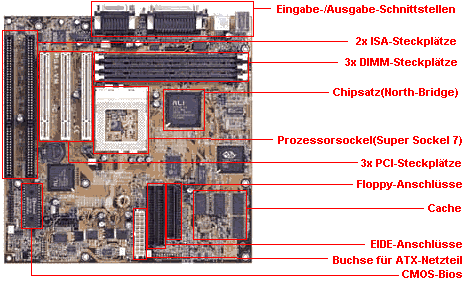

Auf dem Motherboard können je nach Bauform, Ausstattung und Integrationsdichte folgende Systemkomponenten
zu finden sein:

• Steckplatz für den Prozessor
• Chipsatz
• Bus-System
• Steckplätze für Speichermodule
• Steckplätze für die Bussysteme (z. B. ISA, PCI, AGP,PCI-Express)
• BIOS
• Echtzeituhr
• Eingabe-/Ausgabe-Schnittstellen (seriell, parallel, USB, Firewire)
• Onboard-Sound
• EIDE- und SATA- oder SCSI-Controller
• DMA-Controller
• Interrupt-Controller
• Floppy-Controller
• Tastatur-Prozessor
• Stromversorgung für den Prozessor
• Netzwerk-Anschluss (Ethernet oder Wireless LAN)

In der Vergangenheit waren viele Schnittstellen auf zusätzliche Erweiterungskarten zu finden. Durch die steigende Integrationsdichte der integrierten Schaltkreise haben viele Schnittstellen-Controller ihren Weg auf das Motherboard und dann in den Chipsatz gefunden. Neben der hohen Integrationsdichte hat sich auch die Layer-Anzahl eines Motherboards erhöht. Wurden auf den ersten Motherboards nur die Ober- und die Unterseite genutzt, so sind heutige Motherboards bis zu 10 Layer stark. Die steigende Anzahl an Bus- und Schnittstellenleitungen haben ihren Teil dazu beigetragen.
